◐ 支持6个千兆SFP插槽+4个千兆电口
◐ 电口支持自动全/半双工模式、MDI/MDIX自适应
◐ 符合IEEE802.3、802.3z、802.1D、802.1Q标准
◐ 支持2路RS485+2路CAN标准接口（可选）
◐ 支持丰富的管理功能，支持VLAN、链路聚合、组播、静态路由、端口限速等等
◐ 支持ERPS、MSTP冗余协议，环网收敛时间≤20ms
◐ 整机满载功耗≤10W，电源符合本安电路要求，支持过流过压保护，防反接设计
◐ -40℃~75℃宽温工作，符合防潮防霉处理、绝缘耐压等设计指标要求
产品介绍
6千兆光4千兆电网管工业级本安型交换机，我司专为煤矿、⾮煤及⾦属矿⼭等⾏业自主研发设计的⼀款本安型工业交换机，该产品主要⾯向煤矿井下人员精准定位系统融合、本安交换机等应用，以太网接口采用多侧出光设计，便于用⼾在分站壳体内扩展通信集成以太网光电接口等应用。WJ3010G在接口上支持6个SFP插槽+4个千兆自适应电口，可以灵活的针对井下联络巷或分支布局进⾏多业务级联或者环网的光纤接入应用，WJ3010G支持丰富的管理功能，支持ERPS、MSTP冗余协议，环网收敛时间≤20ms，并支持VLAN、链路聚合、组播、优先级、静态路由等丰富功能，在管理上支持内嵌WEB或者Telnet、SSH安全访问，在使用上能够方便快捷的将网络拓扑、设备状态、告警信息等实现实时监测和管理。WJ3010G整机采用低功耗芯⽚方案，支持宽压、过流过压保护等要求，在⾼温满载负荷下功耗⼩于10W，满足-40℃~75℃宽温范围，可⼴泛应用在煤矿、⾮煤、⾦属矿⼭等工业自动化领域。

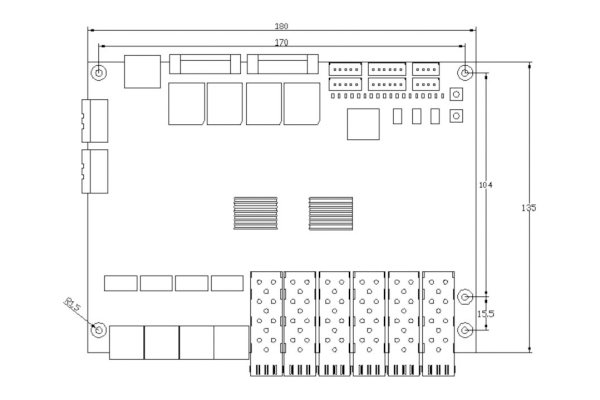

产品尺寸
产品选型
产品型号 | 光口数量 | 电口数量 | 数据口数量 | 电源规格 |
WJ3010G-6GF-4GT-2RS485-2CAN | 6个SFP插槽
| 3 | 2路RS485+2路CAN | DC9~56V供电 |
产品规格
硬件规格 | WJ3010G |
IEEE标准 | IEEE 802.3 for 10BaseT;IEEE 802.3u for 100BaseT(X);IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX;IEEE 802.3x 流量控制 IEEE 802.1D-2004生成树协议;IEEE 802.1w 快速生成树协议； IEEE 802.1s多生成 树协议 IEEE 802.1p 服务等级;IEEE 802.1QVLAN标记 IEEE 802.1X 身份验证;IEEE 802.3ad 带LCAP的端口中继 |
交换性能
| MAC地址：8K |
背板带宽：56Gbps | |
端口缓存：2Mbits | |
交换时延： ≤7us | |
传输方式：存储转发，最高支持10K大数据包转发 | |
以太网接口 | 4×10/100/1000M Base-TX RJ45，速率自适应； 6×100/1000M Base-X ，SFP可选配千兆光模块或者百兆光模块、自适应电模块等 |
RS485接口 | 支持2路隔离型RS485接口 |
CAN接口
| 支持2路隔离型CAN接口 |
千兆光功率 | 发射功率：≥-10dBm |
百兆光功率 | 发射功率：≥-14dBm |
传输距离 | 以太网双绞线支持100米，光口传输距离支持20、40、60km可选 |
指示灯 | 电源灯、系统灯、光电口指示灯，支持外引设计（2.0间距） |
| WJ3010G |
电源设计
| 2位5.08间距工业端子接入，支持双输入备份接入 |
DC9~36V宽压输入 | |
环境指标 | 工作温度： -40℃~75℃ |
存储温度： -40℃~85℃ | |
工作湿度： 5%~95%无凝结 | |
安装规格 | 嵌入式定位孔安装 |
长×宽×高（mm）： 180×135×18 | |
MTBF | 300,000小时 |
质保 | 5年 |
静电抗扰度 | 空气放电±15kv，接触放电±8kv |
浪涌冲击 | 电源共模±4kv/差模±2kv，网口±2kv |
电瞬态脉冲群 | 电源1kv@5KHz，网口0.5kv@5KHz |
软件功能 | WJ3010G |
冗余网络 | 支持RSTP/MSTP协议，支持ERPSv2，切换时间≤20ms@ERPS×20台 |
组播支持 | 支持IGMP Snooping V1/V2/V3 ， 支持GMRP |
VLAN | 支持802.1Q 4K VLAN，支持QinQ双标签VLAN |
QOS | 基于流量限速、包过滤功能、端口优先级队列和标记功能 |
ACL功能 | 支持基于端口和VLAN的ACL，支持L2~L4层包过滤 支持MAC、IP、TCP/UDP、ICMP、IGMP等协议过滤功能 |
时钟功能 | 支持SNTP协议 |
路由功能 | 支持VLAN三层接口配置、支持静态路由功能 |
网络安全 | 支持风暴抑制保护、支持HTTPS/SSLv3、AAA@RADIUS，SSH2.0安全 |
日志告警 | 支持系统级日志、Ping\Tracert等维护命令 |
