◐ 支持1路RS485/232/422串口、1路光纤接口
◐ 具备自动侦测串口信号波特率的能力
◐ 串行数通道可以传输异步从300-500Kbps波特率自适应的串口数据
◐ 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向
◐ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准
◐ IP40 等级防护，高强度金属外壳，无风扇，低功耗设计
产品介绍
本产品采用工业级设计，大规模FPGA设计，提供1路串口，每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。有效通信距离可达0-120KM，串行口的通信速率可达0-500KBPS.在核心器件上，产品采用工业级品质设计方案，其传输速率在300bps～115200bps，可实现主控机之间，主控机与单片机或外设之间构成点到点、点到多点的远程多机通信网络，实现多机应答通信，产品广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等，是工业通信必不可少的产品。

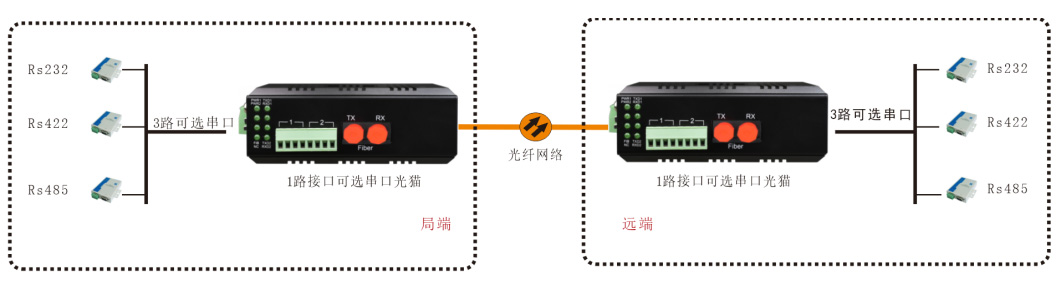

产品应用
产品选型
产品型号 | RS485/232/422 | 光口 | 电源规格 |
WJ301-SC20 | 1 | 1 | DC9-70V双供电 |
WJ301-SC20-AD220 |
1 |
1 | AC85- 264V/DC110~370V单 供电 |
产品规格
硬件规格 | WJ301 |
端口描述 | 1个光纤接口；1路RS232/422/485串口 |
串口 | 标准： EIA/TIA-232 RS-232 (ITU-T V.28) EIA/TIA-422 RS-422 (ITU-T V.11) EIA/TIA-485 RS-485 (ISO/IEC8284) 串口界面: RS-422: TxD+ TxD- RxD+ RxD- Ground (对应1-2-3-4-5) RS-485 4 wires: TxD+ TxD- RxD+ RxD- Ground (对应1-2-3-4-5) RS-485 2 wires: A(对应TX+) B(对应TX-) Ground (对应1-2-5) RS-232: RXD TXD Signal Ground (对应6-7-8) |
光纤接口 | 接口类型：1路光纤接口，ST/SC/FC接口可选 传输距离：多模双纤1310nm 2km或单模双纤1310nm 20km可选 （40/60/80/100km可选） 传输波长：多模850nm/1310nm或单模1310nm/1550nm可选 光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm 光功率及灵敏度：≥-8dBm，≤-20dBm（具体参考不同型号光模块） 误码率：≤10-9 |
指示灯 | 电源指示灯、光口发送指示灯（串口接收）、光口接收指示灯（串口发送） |
硬件规格 | WJ301 |
电源 | DC电源： 冗余双电源输入DC9-70V 或AC7-50V,功耗<5W 过载保护：支持；反接保护：支持；冗余保护：支持 接入端子：4芯5.08mm间距插入式端子 AC内置电源： AC~85-265V交流，或DC110-300V直流宽范围输入,功耗<5W 过载保护：支持； 接入接口：三位梅花AC座 |
环境指标 | 工作温度： -40℃~85℃ |
存储温度： -40℃~85℃ | |
工作湿度： 5%~95%无凝结 | |
安装规格 | IP40防护等级 |
DIN导轨式 | |
长×宽×深（mm）：110×86×40.5 | |
MTBF | 100,000小时 |
质保 | 2年 |
质量 | 295g |
